Урок 41-42. Камерна діафрагма.

Серед довгого переліку всіляких пристроїв, що використовуються для виміру різноманітних технологічних параметрів рідин і газів, як ті що зберігаються, так і переміщуються по трубах, споживачам пропонуються діафрагми камерні (ДКС).

Конструкція камерної діафрагми.

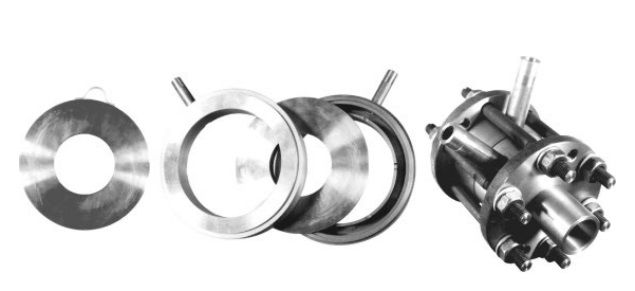

Ключовими елементами в конструкції ДКС, називають: діафрагма (диск); напівкамера «плюс»; напівкамера «мінус». Дві напівкамери утворюють загальну камеру, в якій змонтована діафрагма. Виготовляється ДКС зі сталі (частіше вуглецевої, рідше нержавіючої).

Призначення діафрагми.

Діафрагми орієнтовані на фіксацію величин витрат рідин (або газових середовищ), що рухаються через вибраний перетин трубопроводу. Для отримання потрібного значення ДКС монтується в парі з дифманометром, що по суті виконують функції індикатора різниці тисків, перераховують потім в шукану витрату.

Принцип дії ДКС.

Робота ДКС, як і труби Вентурі, базується на законі Бернуллі. При входженні рідини або газу в вузький перетин мембрани, спостерігається часткова трансформація потенційної енергії рідкого (газоподібного) середовища в її кінетичний еквівалент. Через це має місце зростання швидкості течії і зміна тиску перед входженням потоку в горловину діафрагми і за нею. Ця різниця фіксується міряючим вузлом, функції якого реалізує дифманометр. Чим більше речовини проходить через умовний перетин ДКС, тим перепад буде помітніше. Камерні діафрагми монтуються на ділянках з трубами перетином 50-500 мм. Великі типорозміри труб оснащуються аналогами без камер.
